NA322A-G3
2U 12-bay External PCI-Express 8x (Host) to SAS/SATA (Disk) JBOD
產品特色
第三代 PCIe – 體驗從未有過的高速傳輸。
濰進科技最新的NA322A-G3是採用第三代PCIe介面傳輸的Storage，新規格的PCIe Gen3 x8介面提供前所未有64Gbps在電腦主機與NA322A-G3儲存設備之間的極速頻寬，即使對比於最新的12Gb/s SAS介面的SFF-8644，PCIe 3.0 x8 仍然高出33%的頻寬效能。
64Gbps Ultra High Bandwidth – PCIe Gen3 x8
主機介面端，採用外接PCIe 3.0每條匯流排8Gbps高頻寬特性，在總共8條匯流排高達64Gbps的超大頻寬下提供NA322A-G3跟主機之間順暢無礙的資料傳輸。

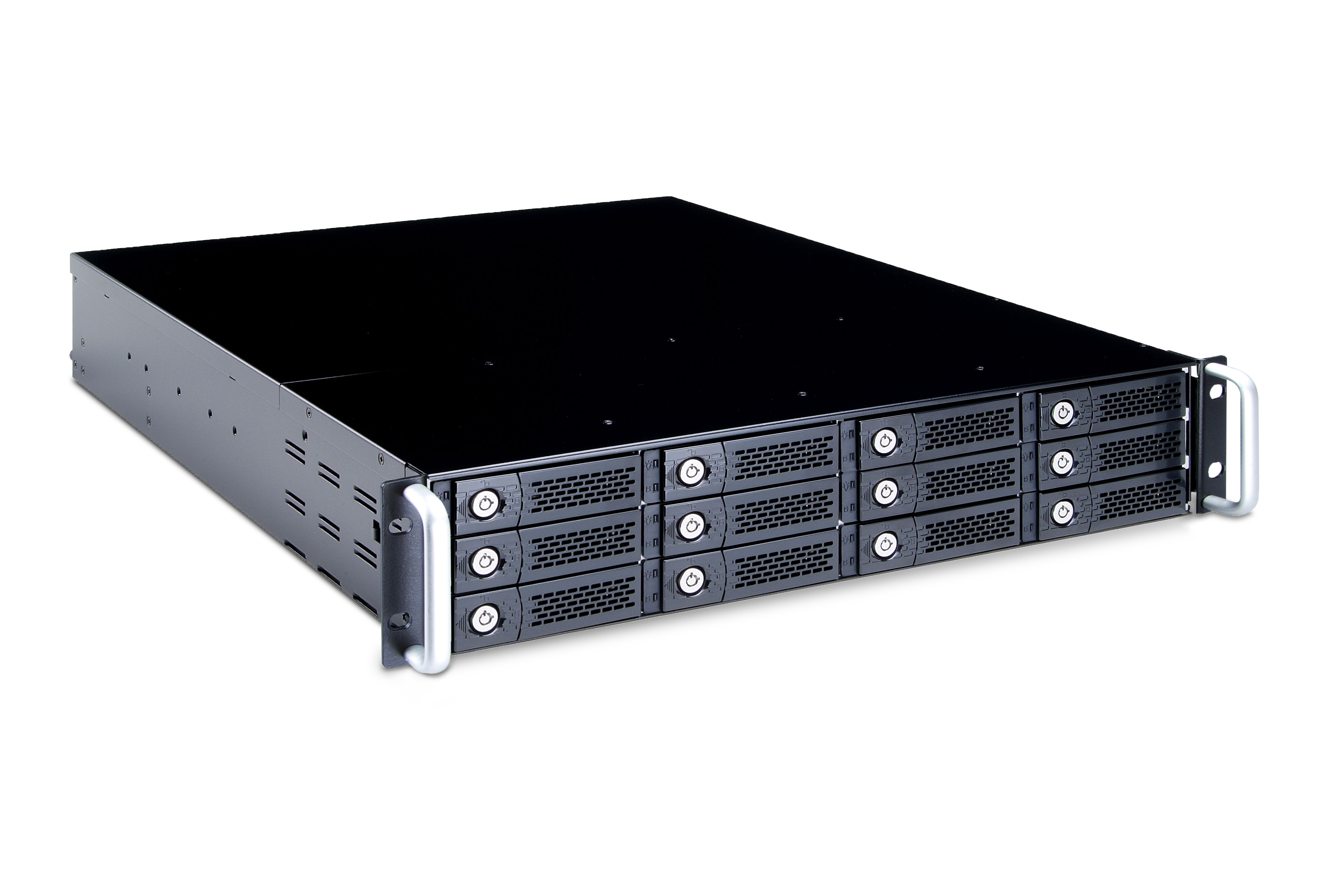

高達12盤位的大容量儲存設備。
架構於機架式2U高度並可容納多達12個3.5吋硬碟容量，NA322A-G3有效率的空間最佳化設計於前方提供可熱插拔的12個硬碟抽取盒，當使用者安裝目前市場上最大單顆12TB硬碟時，每台NA322A-G3就可提供高達144TB的超大容量。是儲存應用上需求佔據最小空間但最大容量的最佳選擇。
* 註：硬碟機為選購配件。

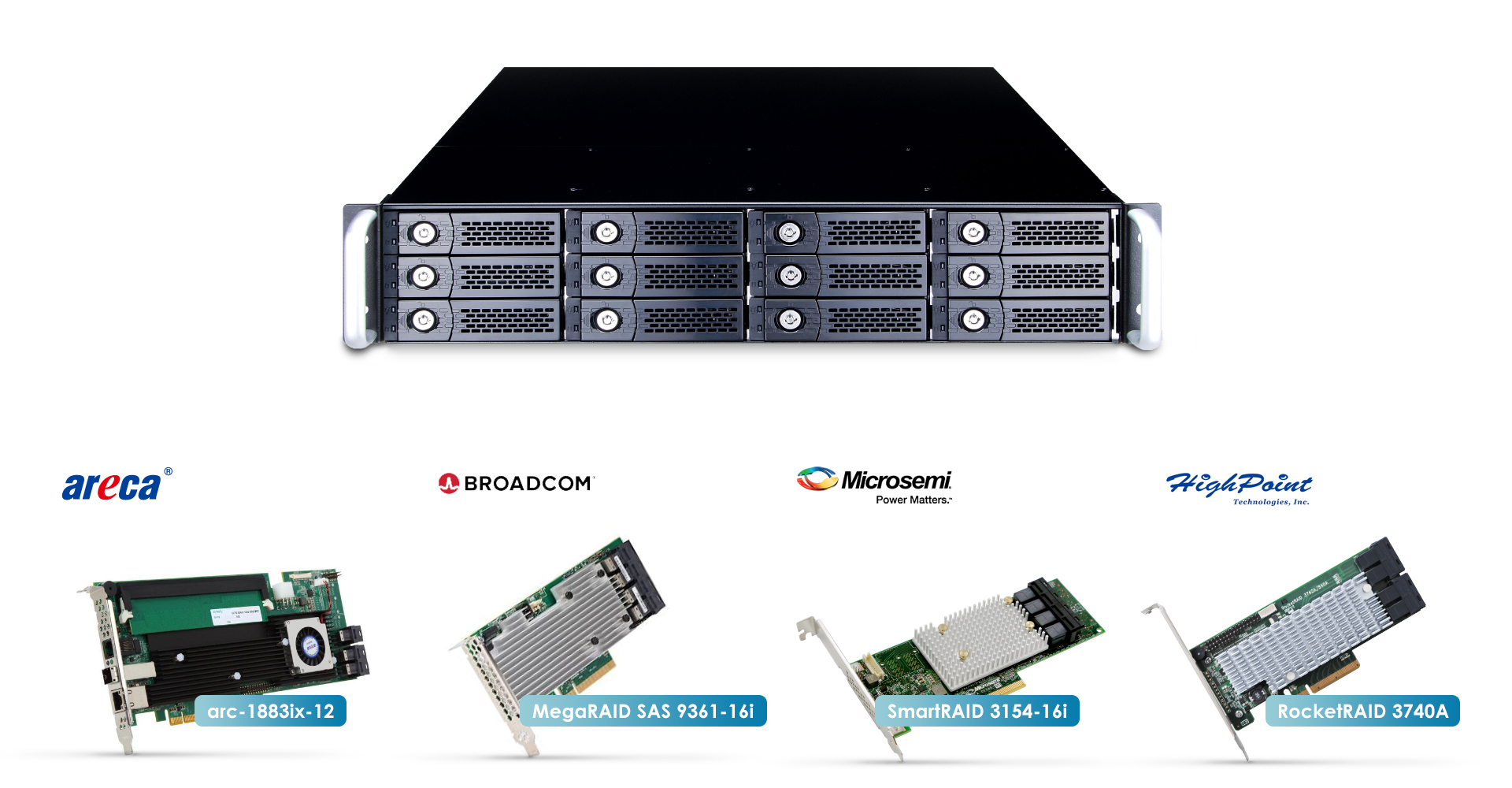

你最愛的磁碟陣列卡，由你選擇。
不同於一般陣列設備固定式的磁碟控制器，Netstor NA322A-G3提供標準的PCIe擴充插槽，使用者可以自行選擇你最信賴並且操作最孰悉的磁碟陣列卡就能夠將安裝於NA322A-G3前方12-bay的硬盤規劃成具有RAID資料保護的設定，不論是選擇加速資料傳輸速度但無備份的RAID 0 還是最高資料保護等級的RAID 6 都可以由你決定。
* * 註：RAID card 為選購項目。

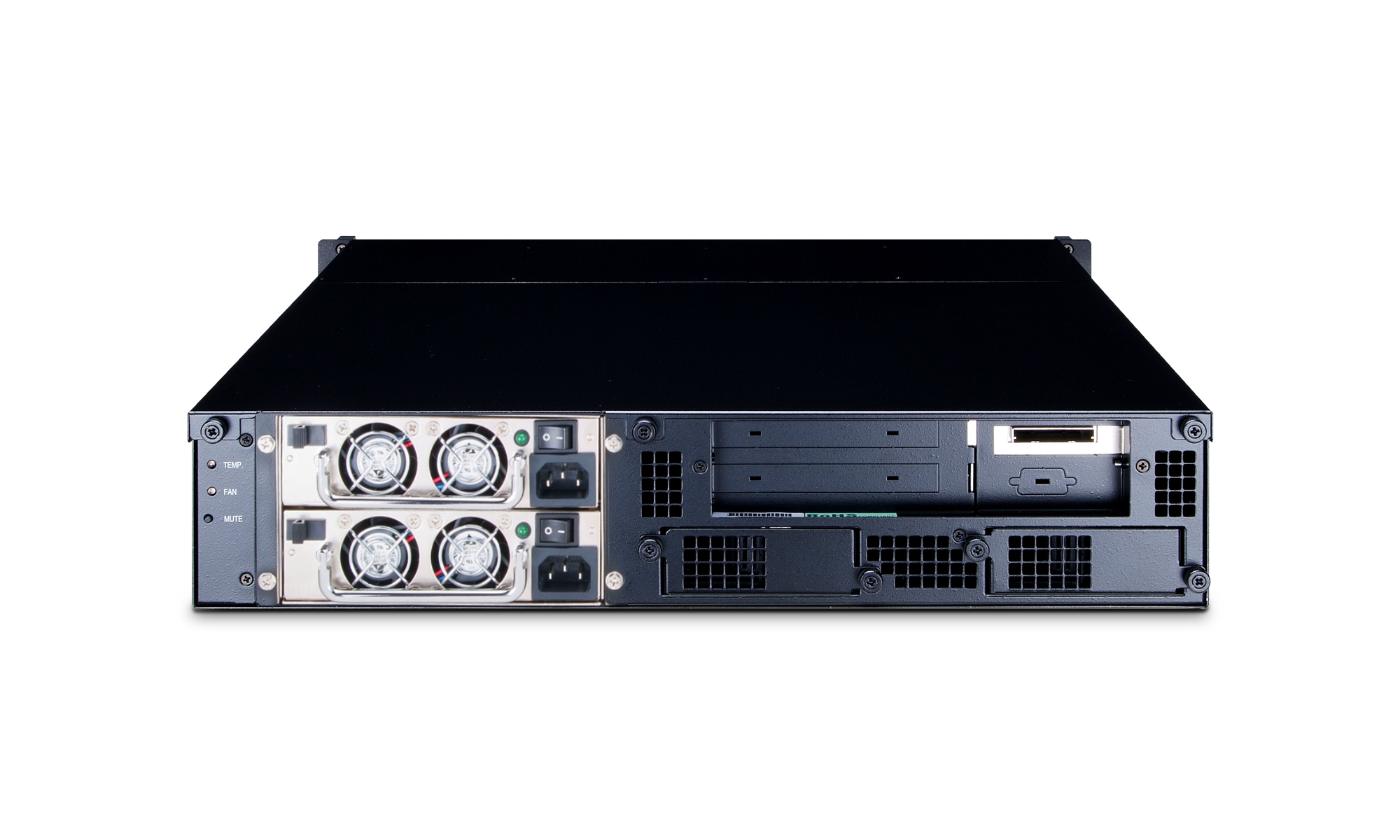

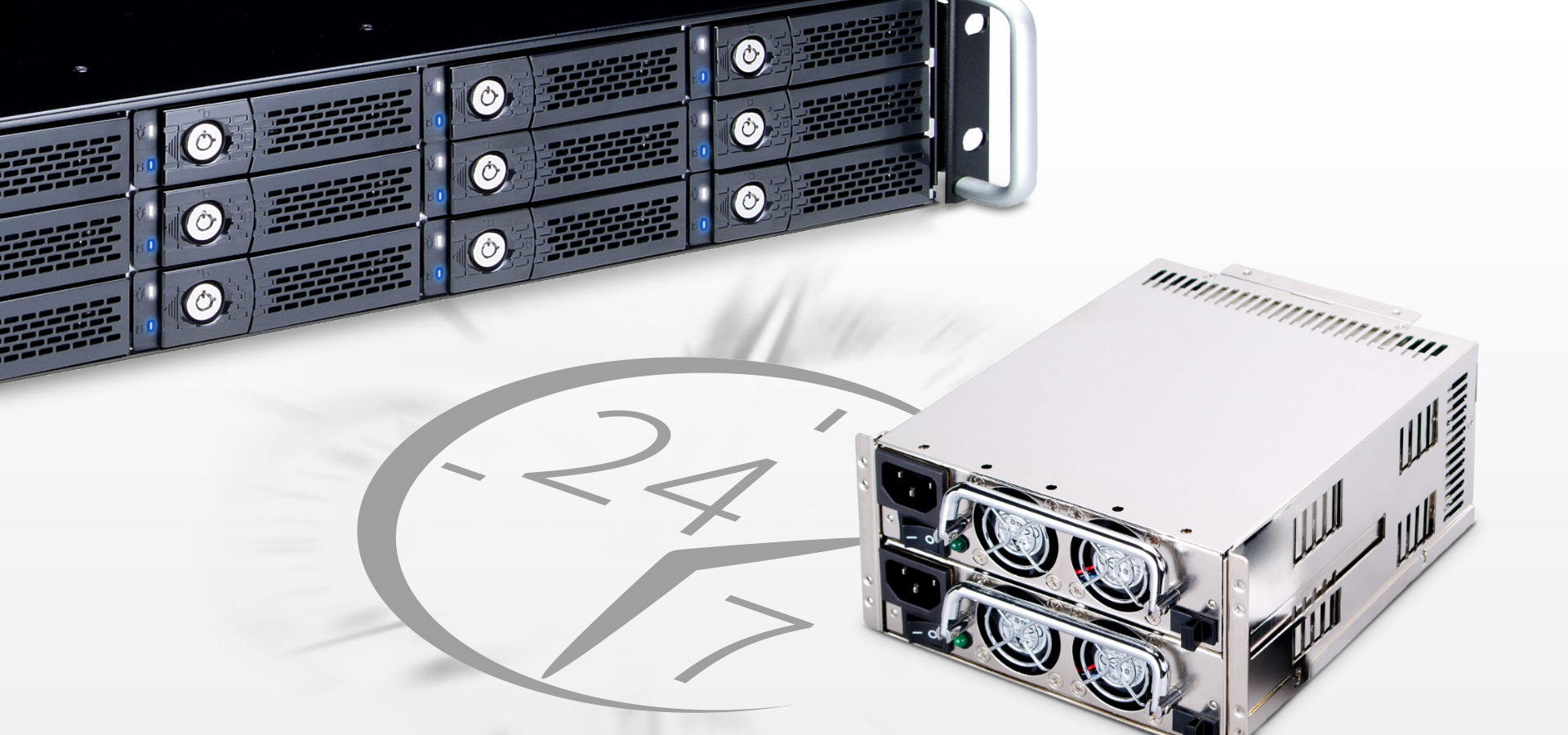

高可靠度冗餘電源供應器。
採用高可靠度的伺服器等級400W冗餘電源供應器，確保NA322A-G3在任何一個電源模組損壞時儲存設備仍然能夠正常運行。冗餘電源供應器提供更換電源模塊時設備不用關機，提供設備全天候24小時運作。

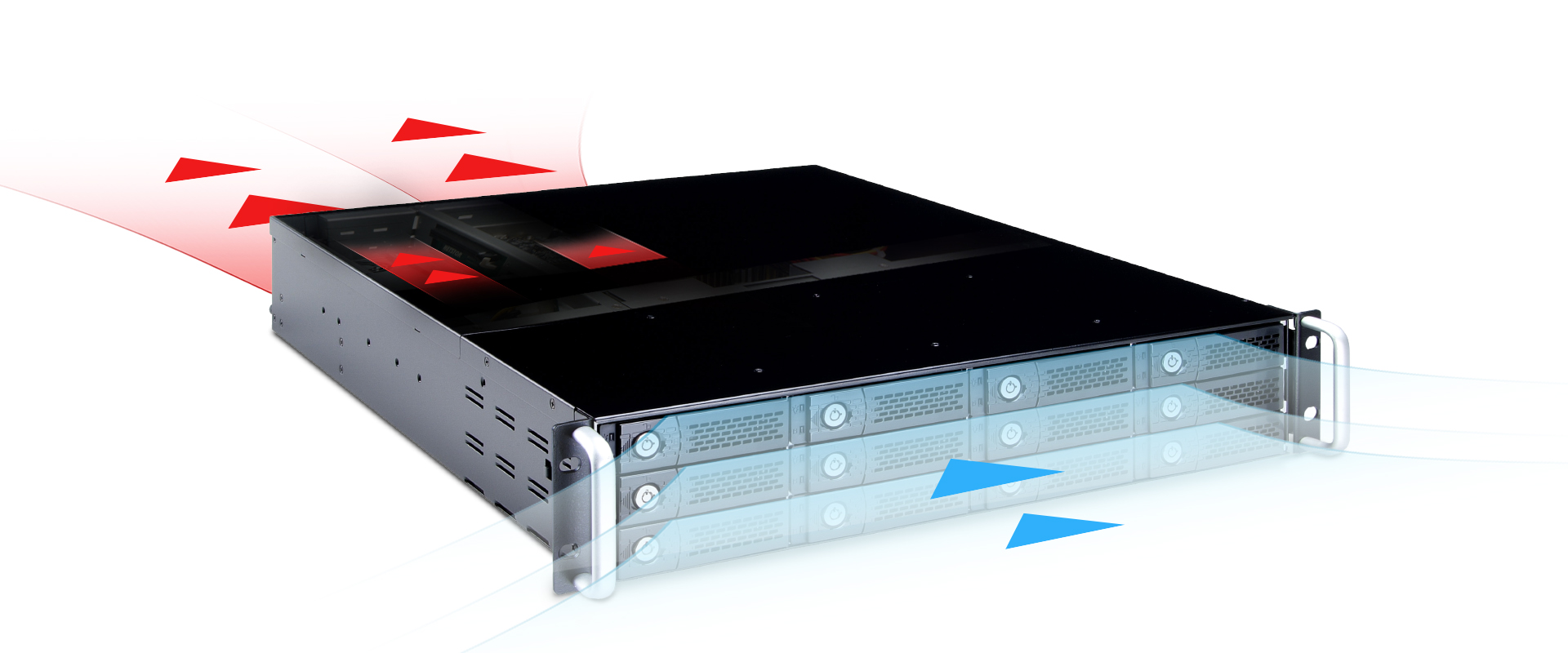

優異的散熱設計。
藉由磁碟背板後方的兩個6公分風扇模組將磁碟所產生的熱氣立即往後傳送交由後方的兩個Blower風扇組把熱氣往機殼外排出，由於風扇之間的最短距離排風設計讓風扇轉數能夠降低並降低躁音值，同時保持主機殼在最低溫度。
相容於Windows、Mac、Linux 多項作業平台
NA322A-G3自己本身並不需要任何的驅動程式，因此能夠完美的安裝於常用的作業平台，不論是Windows、Linux或者是Mac OS電腦主機都能夠藉由NA322A-G3來擴充更多的磁碟儲存空間。
* 客戶要安裝的第三方PCIe RAID卡仍然跟原來直接安裝於主機的驅動程式需求相同。
詳細規格
Specifications
| |
NA322A-G3 |
| 主機介面 |
External PCIe 3.0 x8 |
| 傳輸速率 |
Up to 64Gbps |
| 硬碟介面 |
SAS/SATA (12G/6Gbps) |
| 支援硬碟數 |
可安裝最多12顆 3.5吋 硬碟 (選購) |
| RAID 等級 |
需安裝一張支援12槽的RAID卡 (選購) |
| PCIe 介面擴充功能 |
無 |
| 機箱外部 LED 指示燈 |
風扇正常 - 綠燈; 風扇故障 - 紅燈
溫度正常 - 綠燈; 溫度超過50°C - 紅燈 |
| Tray盤 LED 指示燈 |
白 - 通電指示燈
藍燈閃爍 - 硬碟讀寫
紅燈 - 硬碟故障 |
| 警示 |
蜂鳴器警報 (風扇故障或超溫警示) |
| 材質 |
堅固機身結構與高雅時尚的冷軋鋼烤漆 |
| 電源供應器 |
400瓦雙電源供應器
輸入電壓：90-230 VAC/50-60 HZ
輸出電壓：+5V and +12V |
| 產品尺寸 |
559(D) x 482(W) x 88.5(H) mm
22 (D) x 19 (W) x 3.49 (H) inch |
| 風扇 |
60x 60x 25mm (機箱內) 及 75x 75x 28mm Blower (機箱背)各2個 |
| 系統支援 |
Windows, Linux, Mac OS |
| 作業系統支援 |
OS Independent |
| PCIe card 驅動程式需求 |
Third-party PCIe card should support OS driver |
| 適用的PCIe card尺寸 |
卡長 305mm以下、 全高之 PCIe card |
| 建議運作環境溫度 |
5 至 40°C (41 至 104°F) |
| 建議收納環境溫度 |
-10 至 50°C (14 至 122°F) |
| 建議環境相對濕度 |
20 to 80% (未凝結) |
| 出貨包裝內容物 |
機台本體 x 1
硬碟Tray盤 x12 (已安裝於機台本體上)
PCIe 3.0 x8 Host Adapter x 1
PCIe Gen3 x8 cable x 1 (1.5 meter)
Internal miniSAS cable x 3
硬碟固定座螺絲 x 48
硬碟鎖鑰匙 x 2
電源線 x 2 |
主機介面
External PCIe 3.0 x8
傳輸速率
Up to 64Gbps
硬碟介面
SAS/SATA (12G/6Gbps)
支援硬碟數
可安裝最多12顆 3.5吋 硬碟 (選購)
RAID 等級
需安裝一張支援12槽的RAID卡 (選購)
PCIe 介面擴充功能
無
機箱外部 LED 指示燈
風扇正常 - 綠燈; 風扇故障 - 紅燈
溫度正常 - 綠燈; 溫度超過50°C - 紅燈
Tray盤 LED 指示燈
白 - 通電指示燈
藍燈閃爍 - 硬碟讀寫
紅燈 - 硬碟故障
警示
蜂鳴器警報 (風扇故障或超溫警示)
材質
堅固機身結構與高雅時尚的冷軋鋼烤漆
電源供應器
400瓦雙電源供應器
輸入電壓：90-230 VAC/50-60 HZ
輸出電壓：+5V and +12V
產品尺寸
559(D) x 482(W) x 88.5(H) mm
22 (D) x 19 (W) x 3.49 (H) inch
風扇
60x 60x 25mm (機箱內) 及 75x 75x 28mm Blower (機箱背)各2個
系統支援
Windows, Linux, Mac OS
作業系統支援
OS Independent
PCIe card 驅動程式需求
Third-party PCIe card should support OS driver
適用的PCIe card尺寸
卡長 305mm以下、 全高之 PCIe card
建議運作環境溫度
5 至 40°C (41 至 104°F)
建議收納環境溫度
-10 至 50°C (14 至 122°F)
建議環境相對濕度
20 to 80% (未凝結)
出貨包裝內容物
機台本體 x 1
硬碟Tray盤 x 12 (已安裝於機台本體上)
PCIe 3.0 x8 Host Adapter x 1
PCIe Gen3 x8 cable x 1 (1.5 meter)
Internal miniSAS cable x 3
硬碟固定座螺絲 x 48
硬碟鎖鑰匙 x 2
電源線 x 2
Accessories
| Model No. |
Description |
| NA322A-G3 |
2U 12 bay PCIe to Combo SAS/SATA JBOD Chassis, with redundant 400W Power Supply, PCIe 3.0 x8 host adapter and PCIe Gen3 x8 cable |
| BARC1883IX12 |
Areca's ARC-1883ix-12, internal 12 port SAS/SATA RAID Adapter, Dual Core RAID-on-Chip 1.2GHz processor, Supports RAID level 0, 1, 10(1E), 3, 5, 6, 30, 50, 60, Single Disk or JBOD |
Model No. - NA322A-G3
2U 12 bay PCIe to Combo SAS/SATA JBOD Chassis, with redundant 400W Power Supply, PCIe 3.0 x8 host adapter and PCIe Gen3 x8 cable
Model No. - BARC1883IX12
Areca's ARC-1883ix-12, internal 12 port SAS/SATA RAID Adapter, Dual Core RAID-on-Chip 1.2GHz processor, Supports RAID level 0, 1, 10(1E), 3, 5, 6, 30, 50, 60, Single Disk or JBOD
